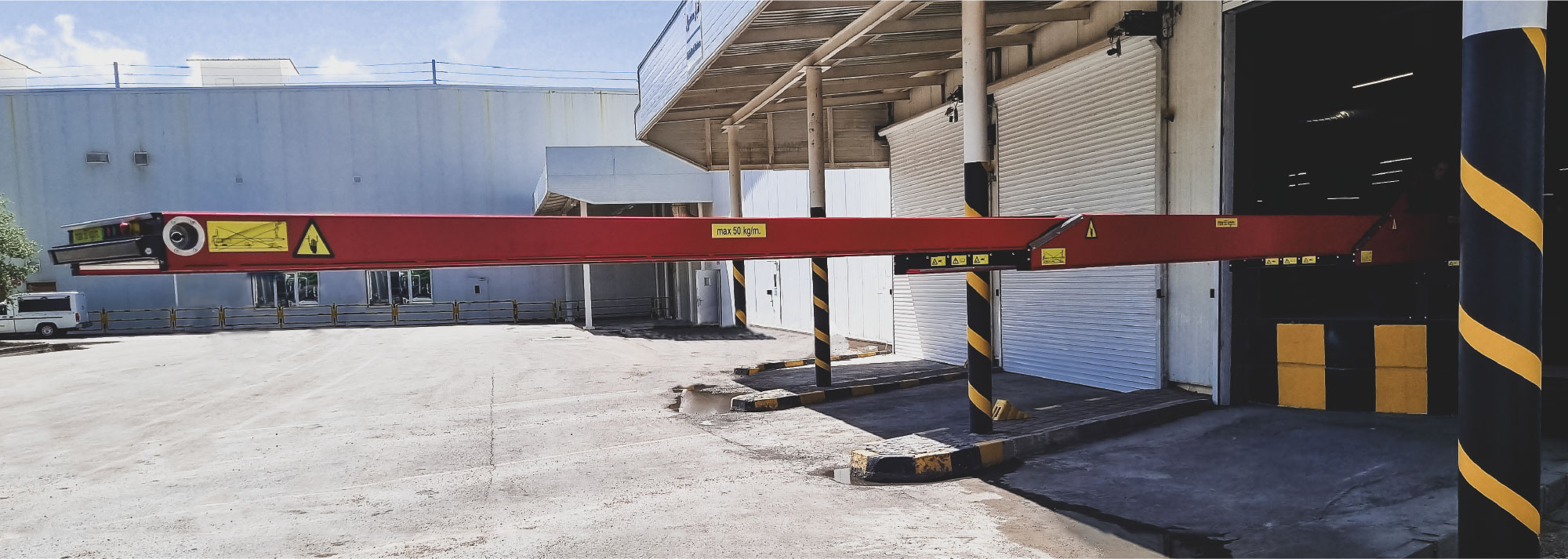

نقاله تلسکوپی

Telescopic Conveyor

نقاله تلسکوپی به‌عنوان یکی از تجهیزات زیرساختی کلیدی در بهینه‌سازی فرآیندهای لجستیکی، نقشی اساسی در ارتقای ایمنی عملیاتی و بهره‌وری کارایی در صنایع مختلف ایفا می‌کند.
طراحی شده با مهندسی دقیق مکانیکی و بهره‌گیری از مکانیزم تلسکوپی پیشرفته، این سیستم امکان انتقال مواد را به‌صورت ایمن، سریع و کاملاً کنترل‌شده فراهم می‌آورد. این دستگاه، نقطه اتصال فیزیکی بین تأسیسات انبار یا خط تولید و انواع وسایل حمل و نقل سنگین (از کامیونت‌ها و وانت‌ها تا انواع تریلی‌ها) را تشکیل می‌دهد.
مزایای فنی عملیاتی:

حفاظت از محموله: به حداقل رساندن جابجایی‌های پرخطر و ضربه‌های ناگهانی، که منجر به کاهش چشمگیر آسیب‌های فیزیکی به کالا می‌شود.
بهبود HSE: تضمین ایمنی نیروی انسانی فعال در عملیات بارگیری و تخلیه، از طریق حذف نیاز به دسترسی‌های دشوار و حمل دستی بارهای سنگین.
مدیریت بهینه فرآیند: فراهم ساختن یک سیستم اتوماسیون هوشمند و اصولی برای گردش کار بارگیری و تخلیه با قابلیت تنظیم طول دینامیک.

استفاده از این سیستم، استاندارد جدیدی را برای مدیریت انتقال پایان خط (End-of-Line Transfer) تعریف می‌کند.

طول متغیر / ADJUSTABLE LENGTH
قابلیت افزایش و کاهش طول متناسب با فضا

Extendable and retractable design
سرعت / SPEED
تا 30 متر بر دقیقه

Up to 30 Meter per Minute
عملکرد / OPERATION
کاهش نیروی انسانی و زمان عملیات

Reduced manpower and handling time
کاربری / APPLICATION
بارگیری و تخلیه سریع کالا

Fast loading and unloading solution supply

خوب است بدانید
اگر در میان مدل‌های موجود، دستگاه مورد نظر خود را نیافتید، مهندسان شرکت میرماشین در کوتاه‌ترین زمان ممکن نیاز تولید شما را بررسی کرده و بهترین راهکار یا طراحی اختصاصی را برایتان فراهم خواهند کرد.

مشخصات فنی

مدل دستگاه	TCS300
نوع عملکرد	نیمه اتوماتیک
جنس بدنه	آهن با رنگ الکترواستیک
ابعاد دستگاه	طول 600 تا 1900 cm / عرض 100 cm / ارتفاع 80 cm
ظرفیت جابجایی بار	50 کیلوگرم بر متر
سرعت حرکت محصول	30 متر بر دقیقه
سرعت باز شدن نقاله	12 متر بر دقیقه
برق مصرفی	380V / 16A / 3Ph / 50Hz
سیستم حرکتی	مکانیزم اکستنشن/رتراکشن کنترل‌شده با جک‌های الکترومکانیکی/پنوماتیک
کشور سازنده	ایران – شرکت میرماشین

امکانات و مزایا

سطح انتقال (Belt) با پوشش ضد لغزش و مقاوم در برابر سایش و پارگی
طراحی مقاوم برای کارکرد مداوم در خطوط تولید سنگین
افزایش ایمنی در بارگیری و تخلیه محصولات
امکان استفاده از محصول به منظوربارگیری و همچنین تخلیه
مکانیزم اکستنشن/رتراکشن (Extension/Retraction) کنترل‌شده با جک‌های الکترومکانیکی/پنوماتیک

کاربردها و صنایع هدف

سوالات متداول

افزایش انعطاف‌پذیری لجستیکی و کاهش نیاز به جک‌های کمکی: این دستگاه با امکان تغییر طول دینامیک، زمان اتصال به کامیون یا منطقه ذخیره‌سازی را به حداقل می‌رساند و نیاز به تجهیزات جابه‌جایی موقت (مانند لیفتراک‌های سنگین) را برای بارگیری/تخلیه در فواصل نزدیک کاهش می‌دهد، که مستقیماً هزینه و ریسک عملیاتی را پایین می‌آورد.

کنترل حرکت اکستنشن و سرعت تسمه: تنظیمات HMI (در مدل‌های پیشرفته) شامل تعیین حد نهایی جابه‌جایی (Extension Limits)، تنظیم سرعت کانوایر بر اساس وزن و نوع بسته است.

تأمین برق و پایداری کف: نیازمند تغذیه برق تک‌فاز یا سه‌فاز (بسته به طول و قدرت موتور) است. مهم‌ترین نیاز زیرساختی، کف‌سازی بسیار پایدار و تراز در کل محدوده جابه‌جایی تلسکوپی است تا از هرگونه انحراف محور (Misalignment) که موجب گیر کردن مکانیزم یا آسیب به بار می‌شود، جلوگیری گردد.
